# VIVADO開發流程(Simulation)

本篇整理一些網路文章做整理與教學講解，以xilinx vivado作為開發環境，建立一個簡單的小電路、testbench流程說明

## 1. Create project

首先找到vivado程式開啟後，點選Create project建立一個新專案．<br>

<figure><img src="https://docs.amd.com/api/khub/maps/0QO6TGlEn15XdcCJQZ6NTA/resources/ac5CjwXEql5rNBdDMr2hqw/content?Ft-Calling-App=ft%2Fturnkey-portal&#x26;Ft-Calling-App-Version=4.3.22" alt=""><figcaption></figcaption></figure>

Next下一個畫面會問你要新增範例或是imort檔案，這邊依照需求選擇

<figure><img src="https://ithelp.ithome.com.tw/upload/images/20171213/20107543BOjBaRXSAr.jpg" alt=""><figcaption></figcaption></figure>

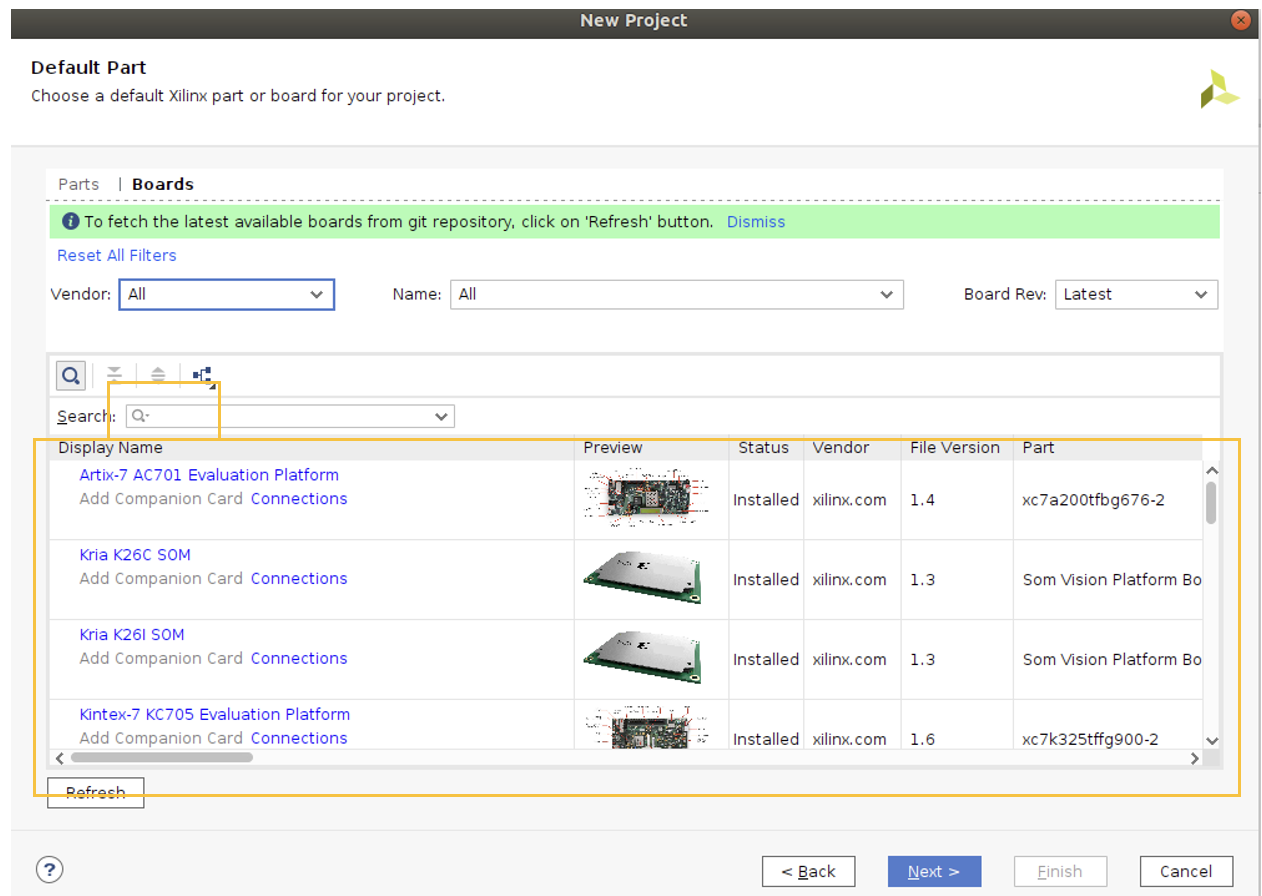

接著會進到選擇晶片/電路的步驟，根據你使用或目標電路搜尋、選擇

<figure><img src="https://2681936254-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FmYSOVy36C7JFU1wAA1CZ%2Fuploads%2FNjd7PAlhlUyiJyBu5HWD%2Fimage.png?alt=media&#x26;token=aca0d30f-fb2f-4de0-94f6-512e6d05f51b" alt=""><figcaption><p>選擇電路、晶片的視窗範例</p></figcaption></figure>

## 2. Create source file/add source file

* 建立好專案之後，從Flow navigator找到add source並create 空的verilog檔進行程式撰寫&#x20;
* 可參考網路上的open source進行改寫&#x20;
* 撰寫時，隨時參考對應的裝置，確保開發的功能符合IC SPEC

<figure><img src="https://ithelp.ithome.com.tw/upload/images/20171213/20107543mF6RnfysMs.jpg" alt=""><figcaption><p>選擇左上角的add source並選擇新增source file時，會跳出的視窗</p></figcaption></figure>

## 3. Simulaiton

* testbench寫法比較向一般的程式非單純電路，synthesis會出現錯誤，因此務必要進行區分&#x20;
* 我個人比較喜歡將testbench跟合成電路放在自建的額外資料夾，在使用add source分別引入Design source以及simulation，此作法好處是在要複製的時候容易整包帶走，又可以在執行合成電路與模擬的動作區分&#x20;
* 注意下圖中add create simulation source與一般的design source標題不同

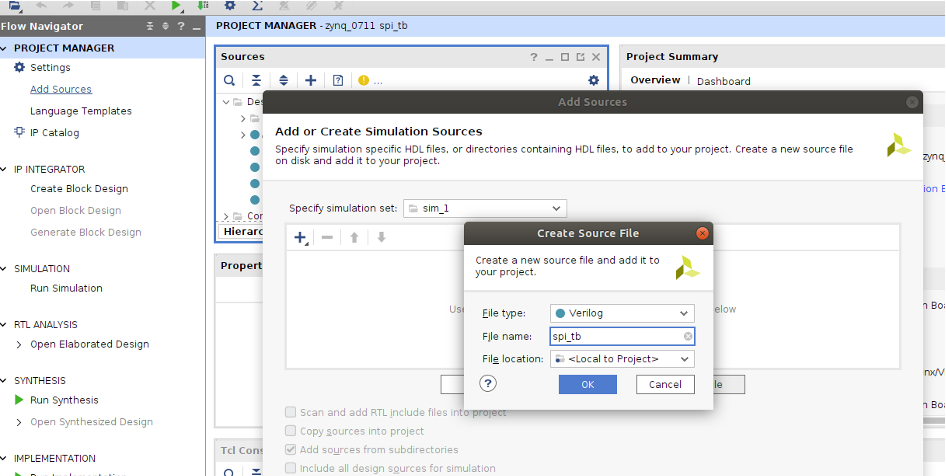

<figure><img src="https://2681936254-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FmYSOVy36C7JFU1wAA1CZ%2Fuploads%2Fng32sPWV7UY5IGdFSTmL%2Fimage.png?alt=media&#x26;token=1dfadb69-f8c7-4551-8555-ce7c5d02806b" alt=""><figcaption><p>在add sources欄位內找到simulation的選項，會跳出以上的視窗</p></figcaption></figure>

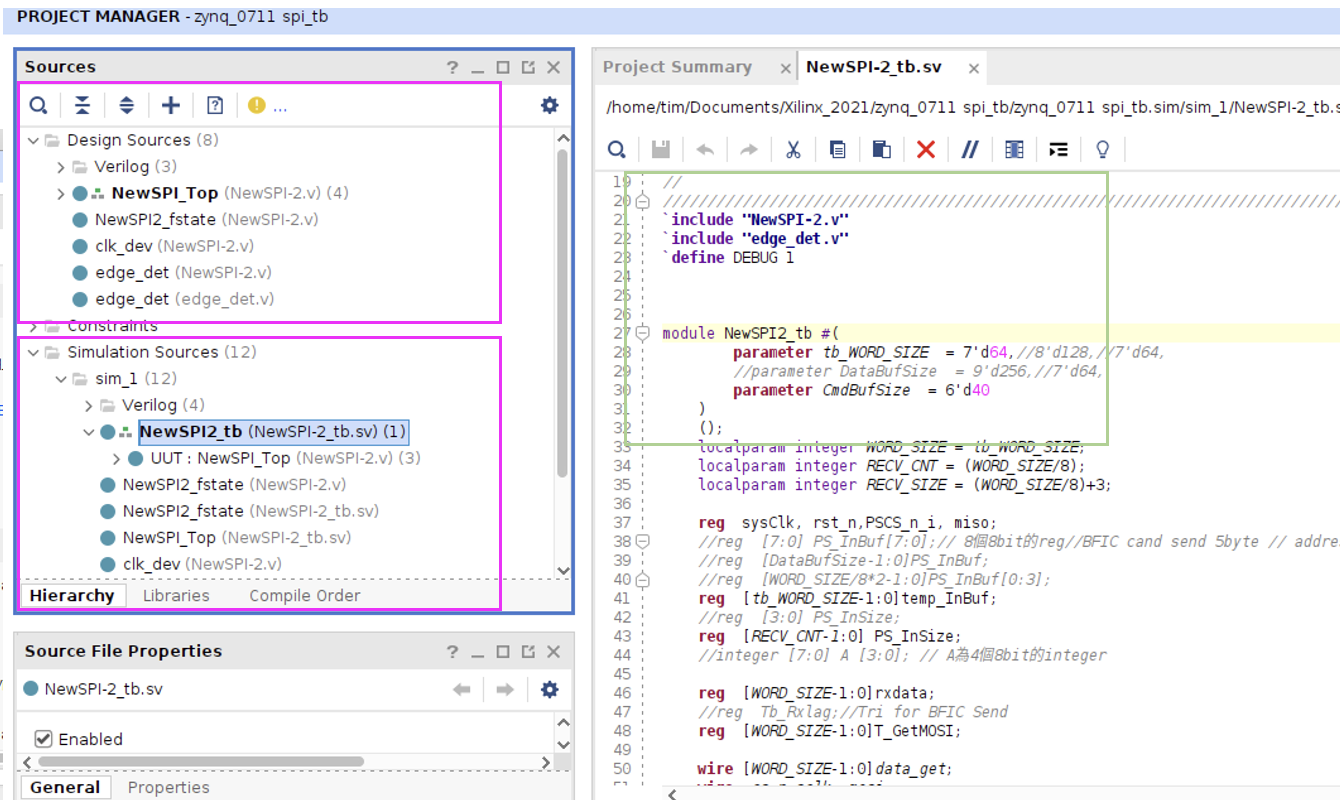

<figure><img src="https://2681936254-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FmYSOVy36C7JFU1wAA1CZ%2Fuploads%2FN0JbzjDlouiuYJ5Vtiwe%2Fimage.png?alt=media&#x26;token=a96d9d11-648d-452a-9bd6-1d46c0b86334" alt=""><figcaption><p>參考右圖粉紅色區塊，可發現design 與simulation source不同</p></figcaption></figure>

* 進行模擬前建議先進setting調整runtime，從1000ns調整至10000ns，避免測試時間太短，尚未看到自己想測試的信號。&#x20;
* 選擇在Flow navigator當中的Run simulation，即可產生右圖，並檢查信號是否與規劃相同

<figure><img src="https://2681936254-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FmYSOVy36C7JFU1wAA1CZ%2Fuploads%2FipllDBKNkIHV1x5J16BV%2Fimage.png?alt=media&#x26;token=fa7ccbfd-72d6-4d57-9bdc-f4325510fccd" alt=""><figcaption></figcaption></figure>

> 本篇參考文獻
>
> <https://docs.amd.com/r/en-US/ug888-vivado-design-flows-overview-tutorial/>
>
> verilog 從放棄到有趣 <https://ithelp.ithome.com.tw/articles/10191483>
