Ultra96-v2 GPIO test

本篇主要紀錄使用ultra96-v2寫一個簡單的GPIO程式，包含以下功能：

• 按鈕MIO23觸發console(uart)輸出一行命令，並且LED(D3-D7)亮燈，同時MIO36/37/39/40按照預先規劃好的流程動作輸出時序

---

環境

• 系統環境: ubuntu 18.04

• Xilinx版本: 2021.2

---

操作流程

A. XSA檔建立 / Vivado building

如果尚未建立基本的XSA供Vitis使用，請參考A項目

1. board file update

在create project若找不到ultra96的板子資訊，必須先更新或是把board file放到對應路徑，才可以建立專案。

可以參考這篇(ultra 96 v2 board not available in vivado)，不過bdf放的路徑要改在 <your path>/Vivado/202x.2/data/xhub/boards/XilinxBoardStore/boards/Xilinx

1. 以Ultral96-V2建立block diagram

在Vender欄位搜尋avnet.com並找到ultra96-v2的板子，進行下載更新

1. systhises,implentment,（沒有pl external就不用設定io）

2. bitstream,建立xsa

---

B. Vitis

1. 根據xsa建立platform project

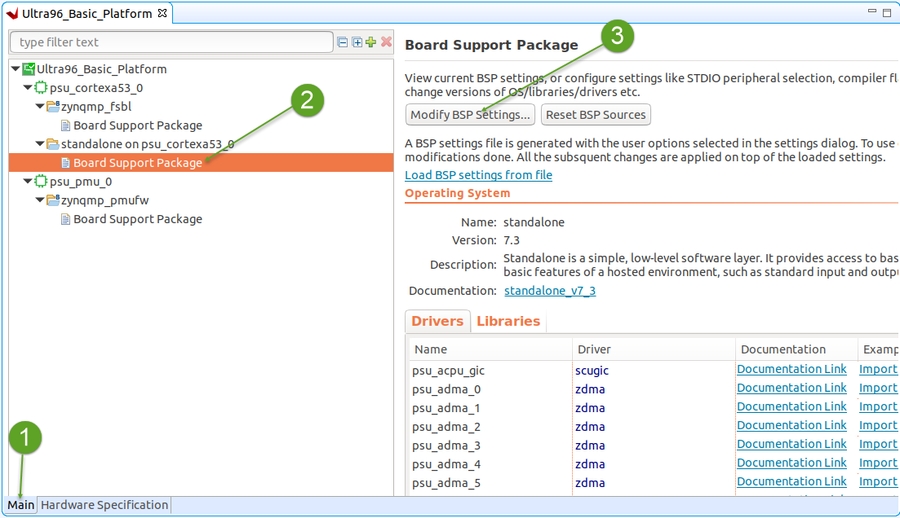

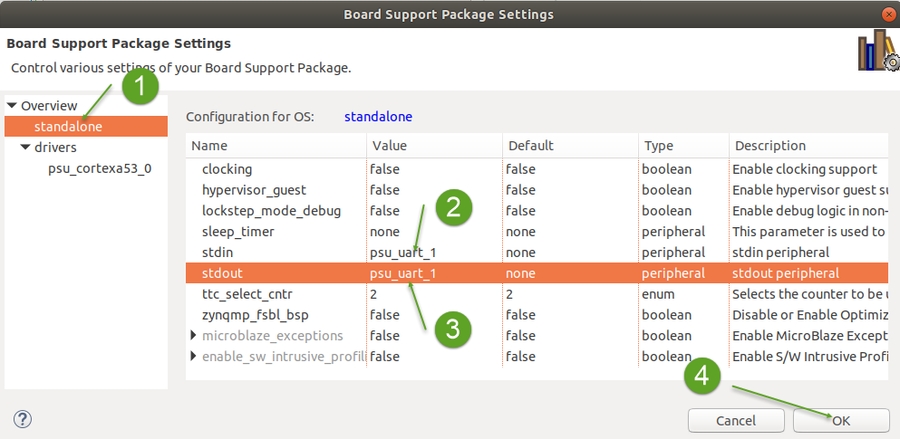

2. 整體流程可參考 hackster.io 這篇，比較需要注意的是設定standalone BSP時A53的stdin,stdout要設定uart1，否則console會看不到任何訊息

3. 設定好之後對platform project,build project

4. 確認都沒問題之後，建立appilcation project

5. 選擇剛剛建立好的platform project作為基底，並且選你要使用的core

6. 選擇hello world project產生模板，並且直接build project

7. 檢查switch是否使用jtag模式，檢查uart連接的pin腳，並且上電開機

---

C. Verilog Module

• 有時候會想快速的寫一個小module做測試，但又不想create IP package，可以將add verilog，再拖曳到block design，這樣就可以快速地進行測試。

• Axi module可以參考這篇的做法，裡面包含

  • LaserAXI_Wapper.v : 用來跟外部PS Side連接

  • LasrCnt_fstate.v : 主要是自己做的module

  • Xilinx_AxiGpioTest.c : 放在vitis project，讓PS side可以控制

本篇參考

• Ultra96-V2 Vitis 2020.2 Hello World from ARM A53
